多相可聚合单体（VEEA™、VEEM™） 多相可聚合单体
- 主要用途
油墨、涂料、光致抗蚀剂、胶粘剂、立体光刻
- 用途分类
- 功能分类
基本信息
VEEA™ 丙烯酸-2-(2-乙氧基乙氧基)乙酯
VEEM™ 甲基丙烯酸-2-(2-乙氧基乙氧基)乙酯（开发品）

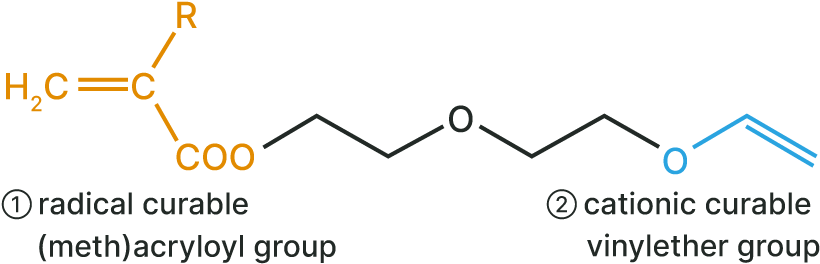

① 自由基聚合性（甲基）丙烯酰基
- 不会因水分或碱而妨碍聚合
- 有大量可共聚单体
- 无暗反应
② 阳离子聚合性乙烯基醚基团
- 没有氧阻聚作用
- 稀释性好
- 附着性好
| VEEA™ | VEEM™ | |
|---|---|---|
| CAS编号 | 86273-46-3 | 76392-22-8 |
| 分子式 | C9H14O4 | C10H16O4 |
| 分子量 | 186.20 | 200.23 |
| 外观 | 无色透明液体 | 无色透明液体 |
| 沸点 | 115-116℃/13.3hPa | 122-123℃/13.3hPa |
| 比重 | 1.04g/ml(15℃) | 1.03g/ml（15℃） |
| 粘度 | 3.65mPa·s | 3.19mPa·s |
| 溶解性 | H2O：18g/L(30℃) 有机溶剂：任意溶解 | H2O：2.2g/L(30℃) 有机溶剂：任意溶解 |
优点、特性
- 将自由基聚合性（阴离子聚合性）的（甲基）丙烯酰基和阳离子聚合性的乙烯基醚基结合到1个分子中的结构独特的单体。
- 通过选择聚合方法，可获得将（甲基）丙烯酰基或乙烯基醚基作为侧基的独特聚合物。
- 作为单体，表现出优异的UV固化性。

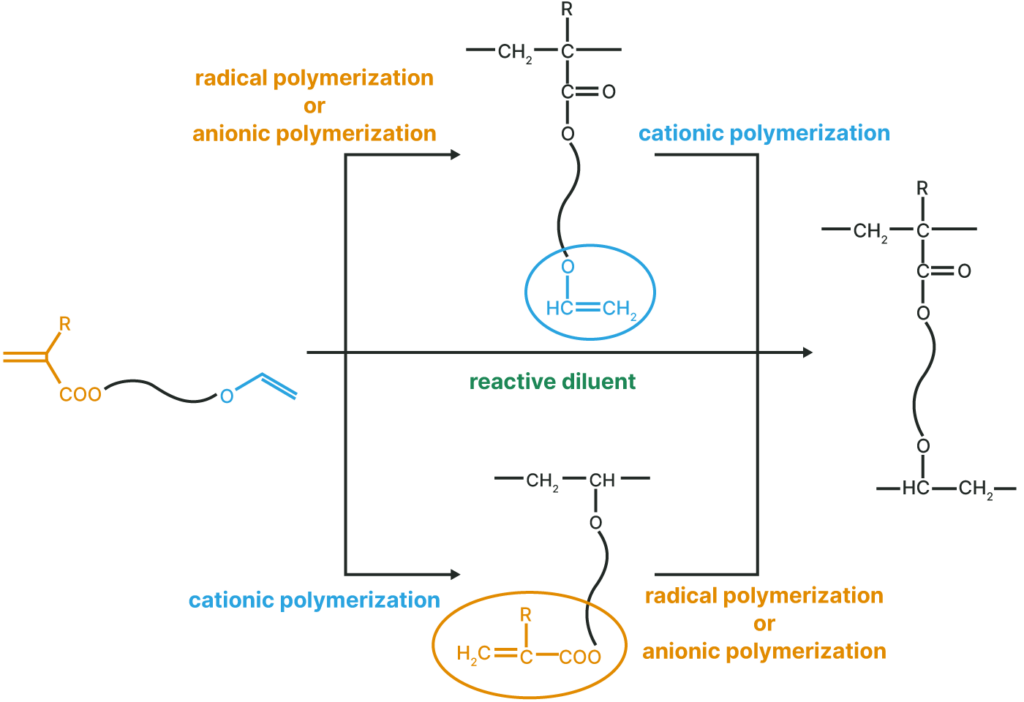

聚合方法

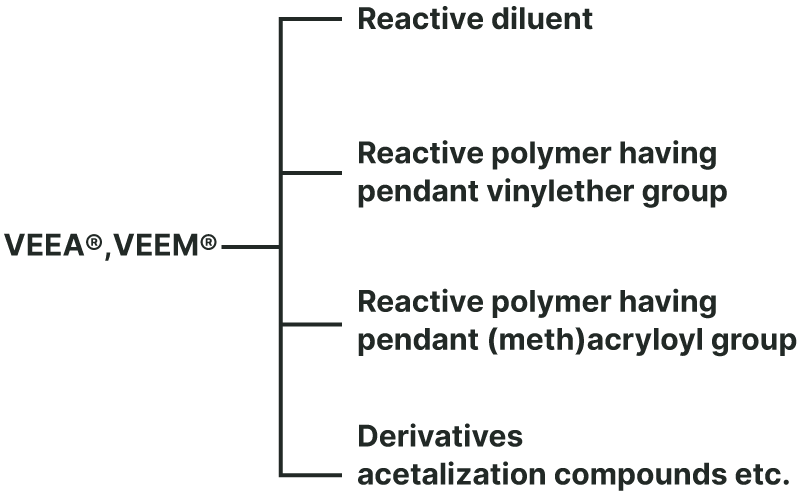

功能详情

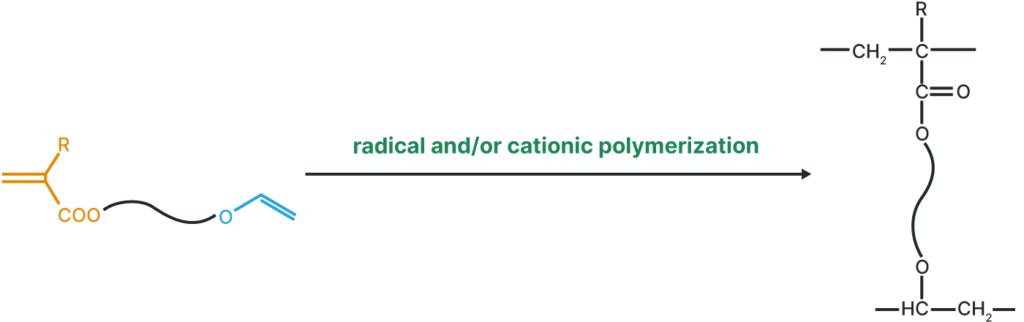

反应性稀释剂
- 可用作热固化、UV固化和EB固化的反应性稀释剂。
其UV固化性尤其卓越。 - 不易受空气中的氧气阻碍固化，即使是薄膜（数μm）也能快速固化。
VEEA™的UV固化特性
| Run No. | 1 | 2 | 3 | |
|---|---|---|---|---|
| VEEA™ | 100 | – | – | |
| DEGDA | – | 100 | 53.53 | |
| DEGDV | – | – | 46.47 | |
| Irgacure907 | 1 | 1 | 1 | |
| UV curing performance (1) | 0.1 J/cm2 | – | – | — |
| 0.2 J/cm2 | – | – | — | |
| 0.3 J/cm2 | ++ | + | — | |
| 0.4 J/cm2 | ++ | + | — | |
| 0.5 J/cm2 | ++ | + | — | |
| UV curing performance (2) | 1 回 | ++ | – | — |
| 2 回 | ++ | – | — | |
| 3 回 | ++ | – | — | |
| 4 回 | ++ | – | — | |
| 5 回 | ++ | – | — | |
UV curing Performance (1)：UV照射装置：PM25C-100（牛尾电机株式会社制造）250W超高压汞灯（主波长=365nm），厚度：300μm，表面粘性：手指触摸判定（ ++ = 无粘性，−− = 未固化）
UV curing Performance (2)：UV照射装置：UB031-5BM（EYEGRAPHICS制造）80W高压汞灯，厚度：30μm，线速度：14m/min，光源距离：10cm，每次照射能量：125mJ/cm2，表面粘性：手指触摸判定（++ = 无粘性，– = 未固化）
作为VEEA™和VEEM™的反应性稀释剂的UV固化特性
| Run No. | 4 | 5 | 6 | 7 | 8 | 9 | |
|---|---|---|---|---|---|---|---|
| 不饱和聚酯树脂 | 60 | 60 | 60 | – | – | – | |
| 双A型环氧树脂 | – | – | – | 60 | 60 | 60 | |
| VEEA™ | 40 | – | – | 40 | – | – | |
| VEEM™ | – | 40 | – | – | 40 | – | |
| DEGDA | – | – | 40 | – | – | 40 | |
| Irgacure907 | 1 | 1 | 1 | 1 | 1 | 1 | |
| 粘度 (mPa・s at 25℃) | 1102 | 1038 | 2670 | 295 | 289 | 855 | |
| UV curing performance | 1 回 | + | – | – | – | – | – |
| 2 回 | + | – | – | ++ | – | ++ | |
| 3 回 | ++ | – | – | ++ | – | ++ | |
| 4 回 | ++ | + | + | ++ | + | ++ | |
| 5 回 | ++ | ++ | + | ++ | ++ | ++ | |
| 7 回 | ++ | ++ | + | ++ | ++ | ++ | |
| 铅笔硬度 (JIS K-5400) | F | HB | B | F | F | F | |
| 丙酮擦 (100回) | ++ | ++ | ++ | ++ | ++ | ++ | |
UV curing performance：UV照射装置：UB031-5BM（EYEGRAPHICS制造）80W高压汞灯
厚度：30μm，线速度：14m/min，光源距离：10cm，每次照射能量：125mJ/cm2，表面粘性：手指触摸判定（++ = 无粘性，- – = 未固化）
铅笔硬度：固化10次后测量
丙酮摩擦：固化10次后测量

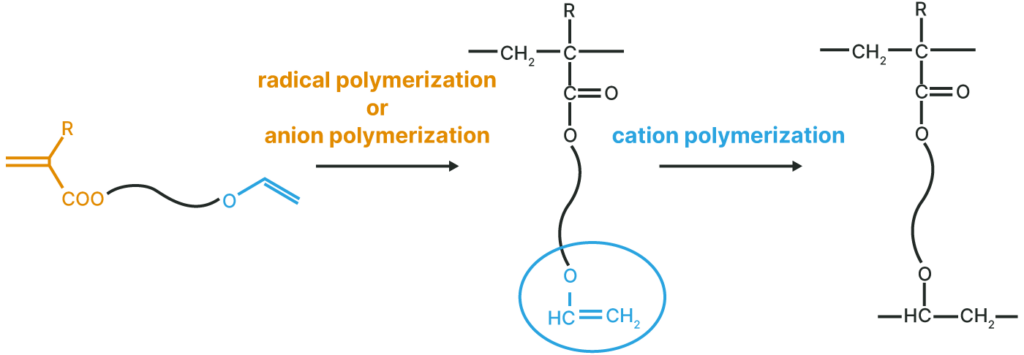

含乙烯基醚侧基的聚合物
通过自由基聚合或阴离子聚合，可获得热固化性、UV固化性和EB固化性聚合物。

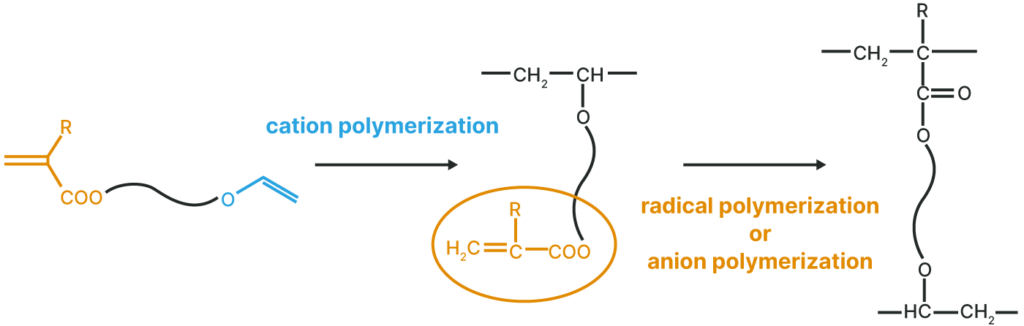

含（甲基）丙烯酰基侧基的聚合物
通过阳离子聚合，可获得热固化性、UV固化性和EB固化性聚合物。

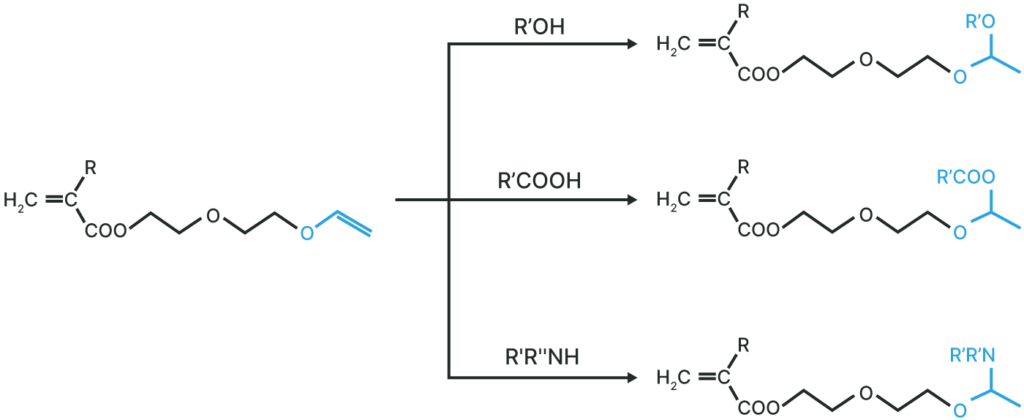

衍生物
通过与乙烯基醚基团的加成反应，可合成各种缩醛。
用途示例
- 涂层：木器涂层、薄膜涂层、硬涂层、光盘涂层、光纤涂层等
- 油墨：喷墨、丝印油墨、胶印油墨、凹版油墨等
- 光致抗蚀剂：干膜抗蚀剂、半导体抗蚀剂、感光树脂版等
- 胶粘剂、立体光刻等
使用方法
