ジルコニアナノ粒子分散液（ジルコスター®） 高屈折率ナノ粒子

特長・特性

当社独自の技術により開発した分散性能に優れるジルコニアナノ粒子です。透明性と高屈折率が要求されるコーテイング材料/成型材料等に最適です。

  • 多様な有機溶媒への分散良好
    【例】メチルエチルケトン（MEK）、プロピレングリコールモノメチルエーテルアセテー卜（PGMEA）
  • UV硬化型アクリル樹脂/モノマーへの分散良好
    【例】ベンジルアクリレート、イソボルニルアクリレート、メタクリル酸イソボルニル、N－ビニルピロリドン、AOMA®、VEEA®、VEEM®
  • 高濃度分散可能　【例】80 wt%
ジルコニアナノ粒子電子顕微鏡写真

機能詳細

分散液物性

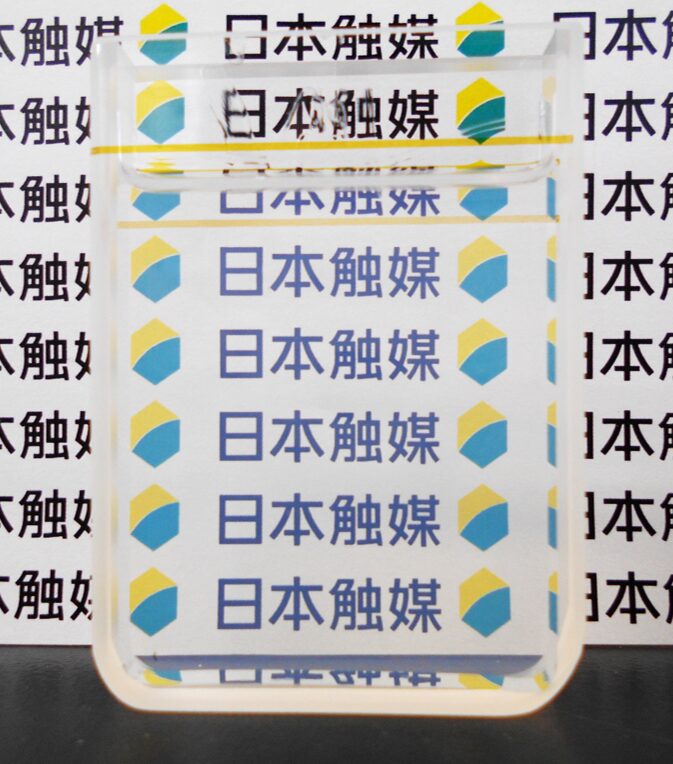

MEK分散液
(ZP-153，70wt%)
ベンジルアクリレート分散液
(HR-101，80wt%)
 ZP-153HR-101
分散液MEKベンジルアクリレート
粒子含有率70 wt%80 wt%
粘度(at 20℃)10 mPa・s1,500 mPa・s
分散液（有姿）屈折率1.531.67
粒子屈折率（計算値）約1.8
粒子径11 nm　(動的光散乱法)
結晶系主結晶系・正方晶

塗膜物性

 Example AExample BExample C
粒子含有率0 wt%50 wt%80 wt%
屈折率1.511.651.74
透過率90%90%90%
ヘイズ0.8%0.8%0.8%
鉛筆硬度2H2H2H
【評価条件】
  • 配合
    分散液： ZP-153
    バインダー：ペンタエリスリトールトリアクリレート（PETA）
    光開始剤：Irgacure184（1.5wt%/固形分）
  • 基材：ペットフィルム（膜厚100μm）
  • 硬化条件：80℃×5分乾燥⇒UV硬化（照射量1500mJ/c㎡）
  • 硬化膜厚：5μm

用途例

  • 高屈折率ナノフィラー
    使用例：光学フィルム用コーティング材、反射防止フィルム、レンズ・ミラー用ハードコート、光学接着剤、レジスト材料、光導波路形成材料等
  • 屈折率＆アッベ数調整用材
    使用例：光学レンズ等
  • 歯科用材料

※お取り扱いの際には必ず化学品安全データシート（SDS）をご参照ください。

日本触媒の微粒子
